Попробуем разобраться в том, что же в действительности может представлять камера на базе IMX138 SONY Exmor на 1,3Мп, изготовленная по CMOS технологии. По данным азиатских производителей в ней заложен потенциал, способный дать изображение 1200 твл, хотя по реальным расчетам этот показатель может быть не выше 800 в ч/б режиме. И это предусмотрено на полный кадр для HD формата (16:9). Приведенные числа сразу наводят на аналогии с технологией Effio, хотя и в том случае раздавались реплики и маркетинговый бум с завышенными оценками возможностей в 700, 750 и нескромно завышенные - 800твл.
Но для начала сразу необходимо оговориться, что на данный момент времени, цветная аналоговая камера 800 телевизионных линий, в дневном режиме произвести просто не в состоянии. Речь идет о неправильной интерпретации некоторых заявлений производителя. Когда SONY заявила о рекордном для процессора Effio, на тот момент, разрешении 650/700твл, она подразумевала возможность обработки ч/б изображения с матрицы 960Н процессором монохромного видеопотока. Но в данном случае, речь идет о композитном аналоговом выходе и изучении возможности получения на нем разрешения аж 1200твл.
Теперь необходимо разобраться в том, откуда эта цифра может взяться на таком выходе. Все CMOS сенсорные камеры IMX138 SONY Exmor совместимы с типом процессора – FH8520. При входном изображении 1280х960 этот, хорошо зарекомендовавший себя многофункциональник, способен выдать как цифровое HD изображение размером 1280x720p при 25, 30, 50 и 60 к/с, так и композитно-аналоговое PAL или NTSC стандартов. Это дает повод говорить о переходе на иную систему как горизонтального, так и вертикального разложения. На примере PAL это 625 строк и 50 полукадров.
В технических параметрах процессора на аналоговом выходе горизонтальное разрешение составляет от 720 до 960H. Последний показатель идентичный показателю 960H технологии системы Effio. Из этого следует, что в обеих камерах задействована система HD, но не в полном, а частичном функционале. Похожие варианты попадались в камерах IP и HDcctv (SDI) на один мегапиксель. Обычно HD картинка упрощалась простым сжатием до формата 4:3.
Обобщая полученную информацию, можно сделать вывод о том, что после отсева второстепенных данных, в чистом виде перед нами вырисовывается камера Effio 960H на CMOS матрице Exmor с прогрессивным сканированием сенсора. И хотя изображение передается аналоговым сигналом, именно последнее решает проблему интерлесинга на VGA или DVI мониторах. Это весьма перспективно, так как применение цифровой регистрации и использование LCD мониторов сейчас получило массовое распространение.
Такое положение вещей позволяет задействовать возможности обоих полукадров во время записи съемки и двукратно увеличивает разрешение регистрации по вертикали. Но в действительности, это коснется и горизонтального расширения, чего раньше при полукадровой регистрации с расширением 352х288 во время перехода на HD1 формат с разрешением 704x288 фактически позитивно не влияло.
Несмотря на применение более эргономичного сенсора, потребности питания камер остались на прежнем уровне. Это связано с большими затратами процессоров, которые и определяют количество требуемой энергии, необходимой также для снабжения инфракрасной подсветки.

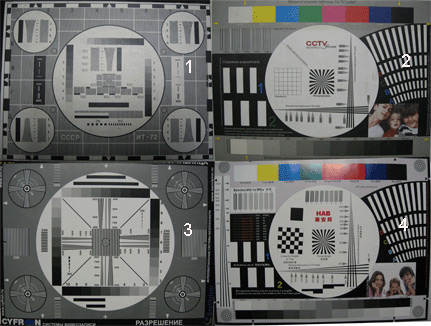

Особенности матрицы IMX138 SONY состоят в том, что она создавалась по технологии Exmor и отличается высокой скоростью действия, чувствительностью и бесшумной работой. Но то, что в сравнении с сенсорами CMOS считается достоинствами, в сравнении с CCD сенсорами не имеет выдающихся заслуг. Разница в чувствительности этих сенсоров составляет 2,5 раза. К недостаткам можно отнести мелкий размер пикселя, фильтр CMYG дал бы больше преимуществ, чем фильтр RGB, а также желает лучшего сама форма сенсора. Все проведённые тесты новых модулей на технических таблицах не китайского образца, так и не смогли показать существенного прироста в детализации телевизионных линий, о котором так рьяно трубят разработчики.
Подводя итог, можно сказать, что появление матриц на 1200твл. в аналоговых камерах видеонаблюдения, можно легко приравнять к разряду стандартных телевизионных (SD) с реальным разрешением 600~650твл и прогрессивным разложением. Безусловно, это может внести поток новых веяний на рынок систем видеонаблюдения. И хотя позитивное движение и прогресс в этом наблюдается, маркетинг азиатских производителей делает свое дело и заметно преувеличивает достоинства, приписывая этим видеокамерам, на данный момент, нереальные параметры, пока не воплощенные в реальность. Поэтому камеры с супер-разрешением на 1200твл, к сожалению, не более чем миф.
