Варианты управления диафрагмой
В процессе получения качественного изображения, роль диафрагмы имеет решающее значение. Этот элемент объектива применяется для поддержки оптимальной яркости в центре формирования картинки с целью ее четкого и точного отображения для получения качественного контраста и разрешения. Еще одна роль, которую выполняет диафрагма, это контроль глубины резкости. Настройка диафрагмы может быть фиксированной и регулируемой в ручном или автоматическом режиме.
Фиксированная диафрагма
В помещениях с постоянным освещением могут использоваться объективы с фиксированной диафрагмой, которая
устанавливается с определенным индексным числовым показателем. В случае колебаний уровня освещения в камерах видеонаблюдения есть возможность регулировки экспозиции по времени, либо задействования повышающего коэффициента.
Ручная диафрагма

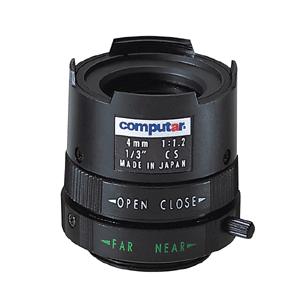

Диафрагма, которая регулируется в ручном режиме, наводится путем вращения ободка на объективе. С его помощью происходит перемещение диафрагмы в сторону открытия или закрытия. Данный способ не достаточно эффективный для видеонаблюдения в помещениях с постоянно меняющимся освещением.
Виды автоматических диафрагм
Существует два варианта объективов с автоматической диафрагмой:
• DC-диафрагма
• Видеодиафрагма
В обоих случаях отверстие диафрагмы регулируется при использовании аналогового сигнала и реагирует на изменение уровня освещенности. Они отличаются тем, что схемы преобразования аналогового сигнала в сигнал управления приводом располагаются в разных местах. Данная схема располагается внутри объектива камеры с видеодиафрагмой или в корпусе камеры для объектива с DC-диафрагмой.
Если камера с автоматической диафрагмой работает в условиях чрезмерного освещения, она может иметь эффект дифракции и размытости изображения из-за слишком малого отверстия в диафрагме. Особенно часто такое явление наблюдается в мегапиксельных и HDTV камерах. Это объясняется тем, что в них величина пикселей в секторах формирования картинки меньше, чем в камерах видеонаблюдения со стандартным типом разрешения.
Это говорит о том, что качество изображения в основном зависит от корректного размера диаметра диафрагмы. Наилучший вариант качества изображения получается в результате правильно выставленного положения отверстия диафрагмы. Главным препятствием для достижения оптимального варианта является то, что проконтролировать диафрагму практически невозможно.
P-Iris

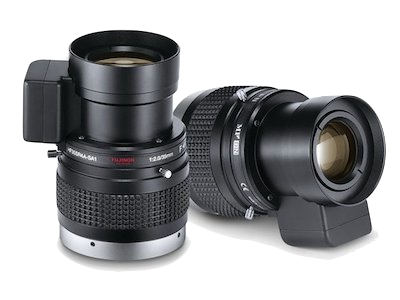

Еще один вид объективов – P-Iris дает возможность управлять диафрагмой в автоматическом режиме с высокой точностью. Оптимизация качества изображения осуществляется при помощи объектива P-Iris и специального программного приложения. Система помогает избавиться от недостатков управления автоматической диафрагмой. Решается проблема улучшения контрастности, четкости, глубины резкости и разрешающей способности объектива. Хорошая глубина резкости – это один из основных показателей.
Объекты, находящиеся на разном расстоянии от объектива, могут синхронно находиться в фокусе. Это свойство помогает организовать качественное наблюдение за растянутыми вдаль объектами, например, коридорами или автостоянками.
Диафрагма P-Iris при ярком освещении не дает отверстию закрыться полностью, что помогает избежать дифракции. Такая особенность предоставляет широкие возможности для внутреннего и внешнего видеонаблюдения. Для данного типа диафрагмы в объективе используется электромоторчик, с помощью которого перемещается настройка отверстия ирисовой диафрагмы при любом освещении. Управляемый с помощью программного обеспечения, механизм настраивает максимально оптимальную позицию диафрагмы для получения наилучшего изображения.
В сетевых видеокамерах, на которых установлена P-Iris, в интерфейсе пользователя можно выставлять любой предельный размер открытия диафрагмы. Эта функция помогает выставить ее положение автоматически так, как это считается для оператора предпочтительно в условиях определенного освещения. Благодаря применению диафрагм P-Iris, использование сетевых неподвижных камер становится на абсолютно новый уровень.
Для видеокамер с мегапиксельным разрешением, а также поддерживающих формат HDTV, и в случаях, когда требуется высокое качество записи изображения, такая функция просто незаменима. Уже ни у кого не вызывает сомнения, что DC-диафрагмы будут в ближайшем времени вытеснены как элемент управления в неподвижных сетевых камерах. Им на смену придут диафрагмы P-Iris.
